Какова конструкция станины большого токарного станка с ЧПУ?

Когда дело доходит до больших токарных станков с ЧПУ, понимание конструкции станины имеет решающее значение как для производителей, так и для пользователей. Как поставщик больших токарных станков с ЧПУ, я имел честь тесно сотрудничать с этими станками и лично убедиться в их возможностях. В этом сообщении блога я углублюсь в тонкости конструкции станины большого токарного станка с ЧПУ, исследую его типы, функции и влияние, которое оно оказывает на общую производительность станка.

Типы станин больших токарных станков с ЧПУ

Существует несколько типов станин, обычно используемых в больших токарных станках с ЧПУ, каждый из которых имеет свои уникальные характеристики и преимущества. Наиболее распространенными типами являются плоские кровати, наклонные кровати и башенные кровати.

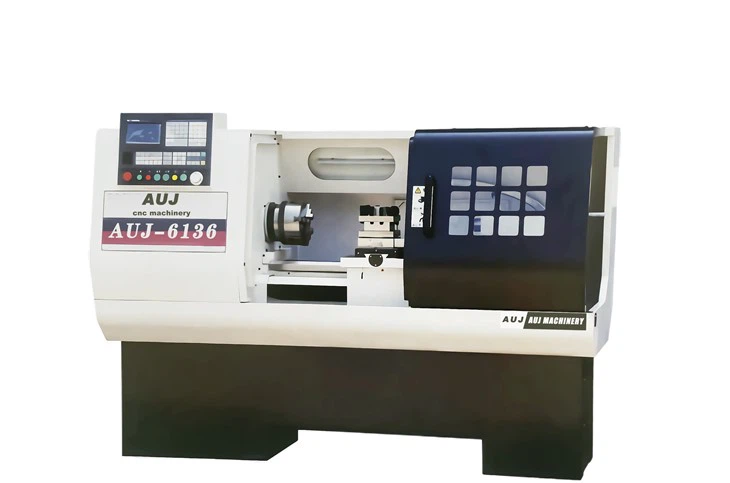

Токарный станок с ЧПУ с плоской станиной

Плоская конструкция станины — одна из старейших и наиболее простых конструкций станины токарных станков с ЧПУ. Он имеет горизонтальную плоскую поверхность, по которой перемещается каретка и другие компоненты. Токарные станки с ЧПУ с плоской станиной известны своей надежностью и стабильностью, что делает их идеальными для тяжелых операций обработки. Они легко справляются с большими заготовками и обеспечивают отличную поддержку режущих инструментов. Плоская конструкция станины также обеспечивает легкий доступ к заготовке, что упрощает настройку и обслуживание. Для получения дополнительной информации о токарных станках с ЧПУ с плоской станиной вы можете посетитьТокарный станок с ЧПУ с плоской станиной.

Токарный станок с наклонной станиной с ЧПУ

На токарных станках с ЧПУ станина наклонена под углом, обычно от 30 до 60 градусов. Эта конструкция имеет ряд преимуществ по сравнению с токарных станками с плоской станиной. Наклонная станина обеспечивает лучшую эвакуацию стружки, поскольку сила тяжести помогает стружке выпадать из зоны резания. Это снижает риск повторного резания стружки, что может улучшить качество поверхности заготовки и продлить срок службы инструмента. Токарные станки с наклонной станиной также имеют более компактную площадь по сравнению с токарных станками с плоской станиной, что делает их подходящими для небольших мастерских. Кроме того, наклонная конструкция обеспечивает лучший обзор оператора и более легкий доступ к зоне резки.

Токарный станок с ЧПУ с револьверной станиной

Токарные станки с ЧПУ с револьверной станиной оснащены револьверной головкой, вмещающей несколько режущих инструментов. Револьверную головку можно вращать для установки различных инструментов на место, что позволяет быстро и эффективно заменять инструменты. Этот тип конструкции станины обычно используется в условиях крупносерийного производства, где быстрая смена инструмента необходима для минимизации времени простоя. Токарные станки с револьверной станиной могут выполнять различные операции обработки, включая токарную обработку, торцовку, нарезание резьбы и канавок, без необходимости смены инструмента вручную.

Функции пластовой структуры

Конструкция станины большого токарного станка с ЧПУ выполняет несколько важных функций, которые имеют решающее значение для производительности станка.

Поддержка и стабильность

Одной из основных функций станины является обеспечение поддержки и устойчивости других компонентов токарного станка. Станина должна выдерживать силы, возникающие во время операций обработки, такие как силы резания, вибрацию и тепловое расширение. Жесткая и устойчивая станина обеспечивает точные и стабильные результаты обработки, поскольку сводит к минимуму отклонение режущего инструмента и заготовки.

Направляющие

Станина также оснащена направляющими, которые позволяют каретке и другим подвижным компонентам плавно и точно перемещаться по осям X и Z. Направляющие обычно изготавливаются из высококачественных материалов, таких как закаленная сталь или чугун, и подвергаются прецизионной шлифовке для обеспечения плавного и точного движения. В токарных станках с ЧПУ используются два основных типа направляющих: направляющие скольжения и линейные направляющие.

• Раздвижные направляющие: Направляющие скольжения — это традиционный тип направляющих, используемый в токарных станках с ЧПУ. Они состоят из плоской или V-образной поверхности на станине и соответствующей поверхности на каретке. Скольжение между двумя поверхностями смазывается для уменьшения трения и износа. Направляющие скольжения известны своей высокой несущей способностью и отличными демпфирующими характеристиками, что делает их пригодными для тяжелых операций механической обработки.
• Линейные направляющие: Линейные направляющие являются более современной альтернативой скользящим направляющим. Они состоят из линейного рельса и каретки, перемещающейся по рельсу на шарикоподшипниках рециркуляции. Линейные направляющие имеют ряд преимуществ перед направляющими скольжения, включая более высокую точность, более высокую скорость подачи и меньшее трение. Их также легче обслуживать и они требуют меньше смазки.

Управление чипами

Еще одна важная функция станины — удаление стружки, образующейся во время операций обработки. Поскольку режущий инструмент удаляет материал с заготовки, образуется стружка. Если не обращаться с этой стружкой должным образом, она может накапливаться в зоне резания, вызывая повреждение режущего инструмента и заготовки. Конструкция станины спроектирована таким образом, чтобы облегчить эвакуацию стружки либо под действием силы тяжести, либо с помощью конвейера для стружки. Некоторые токарные станки с ЧПУ также оснащены встроенными системами подачи СОЖ, которые помогают смывать стружку из зоны резания.

Влияние конструкции станины на производительность машины

Конструкция станины большого токарного станка с ЧПУ оказывает существенное влияние на производительность станка с точки зрения точности, производительности и надежности.

Точность

Точность токарного станка с ЧПУ напрямую связана с жесткостью и устойчивостью станины. Жесткая станина сводит к минимуму отклонение режущего инструмента и заготовки, что приводит к более точным размерам обработки. Тип используемых направляющих также играет решающую роль в определении точности станка. Например, линейные направляющие обеспечивают более высокую точность и повторяемость по сравнению со скользящими направляющими.

Производительность

На производительность токарного станка с ЧПУ влияет несколько факторов, в том числе скорость станка, эффективность смены инструмента и способность обрабатывать большие заготовки. Структура кровати может влиять на все эти факторы. Например, токарный станок с наклонной станиной и системой быстрой смены инструмента позволяет значительно сократить время цикла и повысить производительность станка. Кроме того, токарный станок с плоской станиной и большой рабочей зоной может обрабатывать заготовки большего размера, что позволяет более эффективно обрабатывать сложные детали.

Надежность

Надежность токарного станка с ЧПУ необходима для обеспечения непрерывного и бесперебойного производства. Конструкция кровати должна выдерживать суровые условия ежедневного использования и обеспечивать долговечность. Хорошо спроектированная кровать с использованием высококачественных материалов и методов изготовления с меньшей вероятностью приведет к механическим поломкам и простоям. Регулярное техническое обслуживание и правильная смазка станины и направляющих также важны для обеспечения надежности машины.

Выбор правильной конструкции кровати

При выборе большого токарного станка с ЧПУ важно учитывать конкретные требования ваших операций обработки и выбирать конструкцию станины, которая лучше всего соответствует вашим потребностям. Вот некоторые факторы, которые следует учитывать:

Размер и вес заготовки

Если вам необходимо обрабатывать большие и тяжелые детали, токарный станок с ЧПУ с плоской станиной может быть лучшим выбором. Токарные станки с плоской станиной обеспечивают превосходную опору и устойчивость для больших заготовок и могут выдерживать высокие силы резания. С другой стороны, если вы работаете с заготовками меньшего размера и вам нужен более компактный станок, токарный станок с наклонной станиной может оказаться более подходящим.

Объем производства

Для крупносерийного производства рекомендуется использовать токарный станок с ЧПУ с револьверной станиной и системой быстрой смены инструмента. Токарно-револьверные станки позволяют значительно сократить время цикла и повысить производительность станка. Если у вас меньший объем производства или вам нужна большая гибкость в выборе инструмента, токарный станок с плоской или наклонной станиной с ручным или автоматическим устройством смены инструмента может оказаться достаточным.

Механические операции

Тип операций обработки, которые вам необходимо выполнить, также повлияет на выбор конструкции станины. Если вам необходимо выполнить различные операции, такие как точение, торцевание, нарезание резьбы и канавок, рекомендуется использовать токарный станок с револьверной головкой или устройством смены инструмента. Если ваши операции обработки больше ориентированы на токарную и торцевую обработку, токарный станок с плоской или наклонной станиной может оказаться подходящим.

Заключение

В заключение отметим, что конструкция станины большого токарного станка с ЧПУ является важнейшим компонентом, который оказывает существенное влияние на производительность, точность, производительность и надежность станка. Понимание различных типов станин, их функций и факторов, которые следует учитывать при выборе станины, имеет важное значение для выбора подходящего токарного станка с ЧПУ для ваших нужд обработки. Как поставщик больших токарных станков с ЧПУ, я стремлюсь поставлять высококачественные станки с прочной и надежной конструкцией станины. Если вы хотите узнать больше о нашей продукции или у вас есть какие-либо вопросы о токарных станках с ЧПУ, пожалуйста, не стесняйтесь обращаться к нам для обсуждения закупок.
